Video Matrix Switch

Switch video fra molti computers con diversi monitors.

Switch video from many computers among multiple monitors.

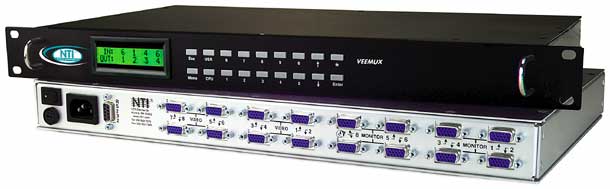

VEEMUX® SM-8X8-15V-LCD (Fronte & Retro)

Caratteristiche & Applicazioni

Il VEEMUX® SM-nXm-15V-LCD Video Matrix Switch è progettato per semplificare la possibilità di indirizzare ingressi video provenienti da molti computers a diversi sistemi di visualizzazione (proiettori, monitors, etc.). Esso elimina la necessità di interfacce esterne e connessioni di cavi coassiali tramite connettori BNC.

I segnali da una serie di sorgenti di ingresso possono essere distribuiti a una varietà di apparecchiature di uscita, in essenza creando una matrice di combinazioni delle possibilità di interconnessione. Una singola uscita video di un computer può essere indirizzata a uno o più monitors. Ogni immagine sarà così nitida e pulita come se fosse direttamente collegata alla sorgente originale. Ogni uscita video è bufferizzata da ogni ingresso assicurando l'integrità del segnale attraverso il sistema.
  • Banda passante Video di 200 MHz o maggiore.
  • Supporta risoluzioni video di 1900x1200 a un refresh rate di 85 Hz.
  • Controllo dello switching tramite:
    • Connessione RS232 come un computer.
    • Pulsanti sul pannello frontale.
    • Controllo Remoto a Infrarossi Opzionale.
Lo switch VEEMUX è la soluzione ideale per ogni applicazione dove devono essere presentate le informazioni provenienti da diversi computers, come:
  • Aule scolastiche .
  • Sale riunioni .
  • Esposizioni o mostre .
  • Sale conferenze o di intrattenimento.
  • Tribunali.
  • Centri operativi.
  • Sale di controllo .

Specifiche

Metodi di Controllo

Ingresso Video

  • Connettore femmina 15-pin HD.
  • Impedenza: 75 Ohms.

Uscita Video

  • Connettore femmina 15-pin HD.
  • Impedenza: 75 Ohms.
  • Banda Passante: 200 Mhz.
    • La banda passante specificata è nel peggiore dei casi quando tutti gli ingressi sono collegati a tutte le uscite.
  • Risoluzione cideo 1900x1200 senza degrado.

Alimentazione

  • 110 o 220 VAC a 50 o 60 Hz.
  • I modelli più piccoli usano come alimentazione un adattatore AC.

Carateeristiche Standard in un VEEMUX Video Matrix Switch

Interfaccia dal Pannello Frontale

  • I pulsanti permettono la selezione dell'ingresso che deve essere indirizzato all'uscita desiderata.

RS232

  • Baud rate: da 1200 a 9600.
  • Indirizza fino a 15 unità con una porta seriale.
  • Modifica le connessioni ingresso-uscita in modo veloce ed efficiente.

Comandi

  • RS - reset dello switch in modo che IN1 è collegato a OUT1, IN2 è collegato a OUT2, etc.
  • CS - Attiva una connessione INx/OUTx.
  • CA - Tutti gli inputs vengono collegati a uno specifico output.
  • RO - Legge quale input è collegato a uno specifico output.
  • RU - Legge la dimensione della matrice, comunica il numero di input e output su uno specifico switch.

Opzioni-vendute separatamente

The SM-nXm-15V-LCD Video Matrix Switch allows you to connect multiple video sources (computers) to multiple destinations (projectors, monitors, etc.)
MODELLI DISPONIBILI
NTI Part # # di
Ingressi
Video
 # di
Uscite
Video		 Dim. Desktop
(mm) LxPxA		 Rack Units Dim. Rack (mm)
LxPxA		 Download del
Manuale PDF
SM-4X2-15V-LCD 4 2 254x190x83 1 HE/U 483x254x44
SM-8X2-15V-LCD 8 2 254x190x83 1 HE/U 483x254x44
SM-16X2-15V-LCD 16 2 N/A 1 HE/U 483x304x44
SM-32X2-15V-LCD 32 2 2 HE/U 483x304x88
SM-4X4-15V-LCD 4 4 254x190x83 1 HE/U 483x254x44
SM-8X4-15V-LCD 8 4 254x190x83 1 HE/U 483x254x44
SM-16X4-15V-LCD 16 4 N/A 1 HE/U 483x304x44
SM-32X4-15V-LCD 32 4 2 HE/U 483x304x88
SM-8X8-15V-LCD 8 8 1 HE/U 483x304x88
SM-16X8-15V-LCD 16 8 2 HE/U 483x304x88
SM-32X8-15V-LCD 32 8 2 HE/U 483x304x88
SM-16X12-15V-LCD 16 12 2 HE/U 483x304x88
SM-16X16-15V-LCD 16 16 2 HE/U 483x304x88
SM-32X16-15V-LCD 32 16 3 HE/U 483x304x133
