VGA Video Splitter/Extender via CAT5

Pilota fino a 16 monitors remoti da un computer

Conosciuto anche come: VGA video splitter, video extender, video port expander, cat5 vga splitter, monitor splitter, vga video splitter,
cat5 cable video splitter, extend multiple monitors, audio video splitter, video over cat 5 wiring, share video, split vga video.

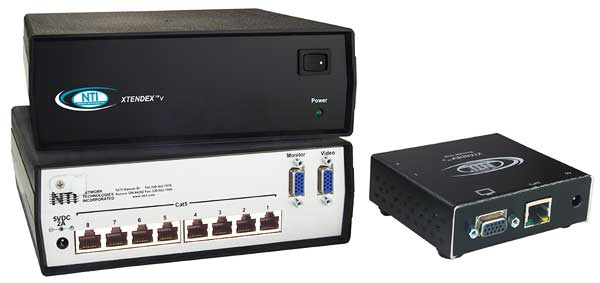

XTENDEX™ VOPEX-C5V-8 Locale (Fronte & Retro) e Unità Remota ST-C5V-R-600

Caratteristiche & Applicazioni

Distribuite in real time informazioni aggiornate a più monitors remoti utilizzando lo Splitter/Extender Video XTENDEX™ CAT5 VGA. Questo distributore video VGA ad alta risoluzione (video port expander) pilota video da un computer a 4, 8, o 16 schermi di monitor remoti fino a una distanza di 183 metri tramite un cavo economico CAT5 UTP. Questa è la soluzione ideale per ogni applicazione che richiede la flessibilità di distribuire le informazioni in diverse locazioni.
La funzionalità opzionale audio, esalta le vostre presentazioni utilizzando altoparlanti auto-alimentati.

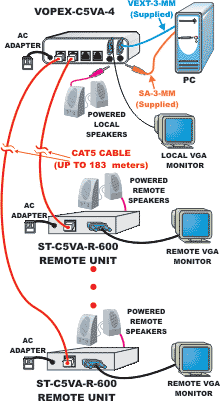

Il sistema XTENDEX VGA Video Splitter/Extender ha due componenti: l'unità broadcast VOPEX-C5Vx VGA, che si collega al computer e fornisce inoltre una connessione per un monitor locale, e una unità remota XTENDEX ST-C5V-R-600 per ogni monitor remoto. Le unità sono interconnesse tramite un cavo CAT5.
  • Broadcast VGA video o audio/video in real-time in diverse locazioni di visualizzazione.
  • Il segnale audio può essere distribuito ad altoparlanti auto-alimentati dall'unità locale e da ogni unità remota.
  • Massima risoluzione video a 183 metri: 1024x768; risoluzioni maggiori (1920x1440) sono supportate a distanze minori.
  • Facilmente espandibile. Aggiungete unità remote per ogni monitor aggiuntivo.
  • Compatibile con tutti gli switches a splitter NTI A/V, offre la possibilità di collegare più prodotti per creare un sistema che soddisfa tutte le vostre esigenze.
  • Un cavo CAT5 economico rimpiazza gli ingombrani cavi video.
  • Una soluzione esclusivamente hardware - nessun conflitto software.
Il Video Splitter VGA XTENDEX™ CAT5 VGA è la soluzione ideale per un ampia gamma di applicazioni multimonitor. Alcuni esempi:
  • Fornire aggiornamenti in real-time di arrivi/partenze ai passeggeri di aeroporti, stazioni ferroviarie e di autobus.
  • Fornisce dati e quotazioni delle azioni in Borsa o nelle banche.
  • Distribuisce intrattenimenti o notizie nei negozi, ristoranti, treni e aeroplani.
  • Distribuisce i testi delle canzoni ai fedeli nelle chiese o ai cantanti nei clubs di karaoke.
  • Pubblicizza prodotti nei grandi magazzini, centri commerciali e negozi.
  • Una alternativa ai costosi proiettori in una classe scolastica. Inviare la schermata dell'insegnate a tutti i monitor remoti.
  • Distribuire una presentazione ai monitor personali dei colleghi in una conference room, una sala consiglio, nello stand di una mostra.

Specifiche

Unità Locale

Video Input

  • Supporta PC, SUN e MAC.
  • Connettore Femmina 15-pin HD.
  • Gamma Frequenze in Ingresso:
    • Orizontale: da 15 kHz a 130 kHz.
    • Verticale: da 30 Hz a 150 Hz
  • Supporta Separate e Composite TTL level sync e Sync on Green.
  • Impedenza d'Igresso: 75 Ohms.
  • Massimo livello d'Ingresso per il video: 1.45Vp-p.
  • Video è DC coupled.

Video Output

  • Connettore Femmina 15-pin HD per monitor locale.
  • Compatibile con SVGA, XGA, e VGA.
  • Risoluzione video 1920x1440.
  • Inpendenza in Uscita: 75 Ohms.
  • Livello massimo di uscita per il video: 1.45Vp-p

Audio Opzionale

  • L'audio Stereo audio può essere ascoltato sia localmente che in remoto.
  • Stereo Audio jacks femmina da 3.5mm.
  • Risposta in frequenza: da 20 Hz a 20 kHz, +/- 1 dB.
  • Signal-to-Noise Ratio (SNR): 76 dBA.
  • Total Harmonic Distortion and Noise (THD+N): 0.017%
  • Stereo Crosstalk: -70 dB.
  • Impedenza d'Ingresso: 10k Ohms.
  • Line level output; supporta altoparlanti multimedia.
  • Massimo livello di I/U per l'audio: 3.1 Vp-p.

Alimentazione

  • 110 or 220 VAC at 50 or 60 Hz via AC adapter.

Unità Remota

Video Output

  • Risoluzione di 1024x768 nitida e chiara a 183 metri; risoluzioni maggiori supportate a distanze inferiori.
    • Quando si utilizza un cavo CAT6 si può avere un degrado della qualità, in base alla qualità del cavo.
  • Connettore Femmina 15-pin HD.
  • Impedenza d'Uscita: 75 Ohms.
  • Massimo livello di Uscita per il video: 1.45Vp-p.
  • Jack stereo audio Opzionale da 3.5mm .
  • La qualità video è regolata automaticamente in base alla distanza fino a 183 metri di cavo CAT5 con con il video/audio splitter extender.
  • La qualità video è regolata manualmente sull'unità Remota con lo splitter/extender solo-video.

Audio Opzionale

  • Stereo Audio jacks femmina da 3.5mm.
  • Risposta in frequenza: da 20 Hz a 20 kHz, +/- 1 dB.
  • Signal-to-Noise Ratio (SNR): 76 dBA.
  • Total Harmonic Distortion and Noise (THD+N): 0.017%.
  • Stereo crosstalk: -70 dB.
  • Line level output; supporta altoparlanti multimedia.
  • Massimo livello di I/U per l'audio: 3.1 Vp-p.

Alimentazione

  • 110 or 220 VAC at 50 or 60 Hz via AC adapter.

Attenzione!

  • Non collegare MAI il VOPEX-C5V-x o ST-C5Vx-R-600 a una scheda Ethernet, a un router Ethernet, hub o switch o altro connettore other Ethernet RJ45 di un collegamento Ethernet. Le unità collegate a una unità Ethernet possono danneggiarsi.
Distanze e Risoluzioni per Cavi CAT5/CAT5e e CAT6
Cavo Distanza
(metri)
Risoluzione
CAT5/
CAT5e
183 1024x768 a 60Hz
122 1280x1024 a 60Hz
91 1600x1200 a 60Hz
30 1920x1440 a 60Hz
CAT6 91 1024x768 a 60Hz
61 1280x1024 a 60Hz
30 1920x1440 a 60Hz

DIMENSIONI CAT 5 VGA VIDEO SPLITTER / EXTENDER
Caratteristiche supportate Locale/
Remoto
Codice prodotto # di Porte Dimensioni LxPxA(mm) Download del Manuale PDF
VGA Video Locale VOPEX-C5V-4 4 203x158x63 Download a PDF Manual
VGA Video Locale VOPEX-C5V-8 8 203x158x63
VGA Video Locale VOPEX-C5V-16 16 203x158x63
Video + Audio Locale VOPEX-C5VA-4 4 203x158x63
Video + Audio Locale VOPEX-C5VA-8 8 203x158x63
Video + Audio Locale VOPEX-C5VA-16 16 203x158x63
VGA Video Remoto ST-C5V-600 NA 88x78x30
Video + Audio Remoto ST-C5VA-600 NA 88x78x30
